一、“分流-反流-整合”讀圖法
1、基礎原理
按照正常的讀圖思路，根據液壓油的運動路線進行看圖分析，那么從液壓泵開始看圖，將會由于一個或兩個動力元件向多個執行元件供油，而出現從液壓油泵輸出的壓力油因分支油路太多而難以理清回路，系統越復雜，識圖越困難。
今天柳州北斗星液壓廠家就教大家從液壓缸為起點，采用逆向思維反推油液流動路線直至液壓泵，那么單個分支回路就比較簡單，由此可采取化繁為簡的方法各個擊破，這個識圖就容易多了。
（1）分解：以執行元件個數為依據將液壓系統圖分解為若干個分支回路，對每個分支進行具體分析。
（2）反流：以各支路的執行元件為起點，沿油液流動路線逆推回路至油箱，并將組成該回路的液壓元件從液壓系統圖中劃分出來，對該回路的工作原理進行詳細分析；
（3）整合：要把液壓設備的工作循環及性能要求，以信號傳遞為紐帶，整合所有分支回路，進行綜合分析，歸納總結出整個液壓系統的工作原理和特點。

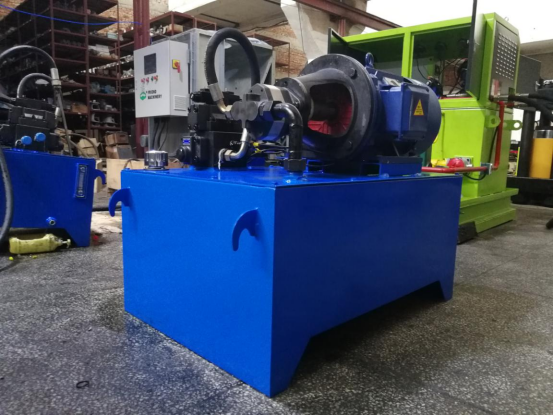

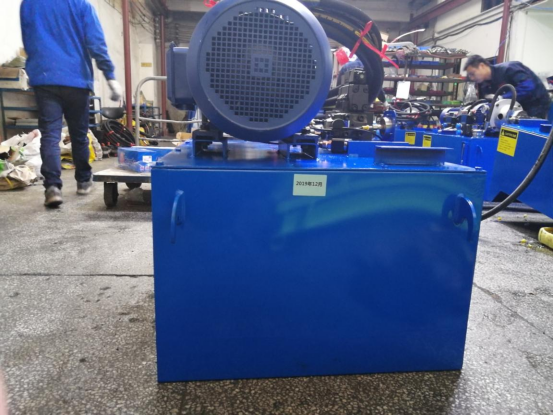

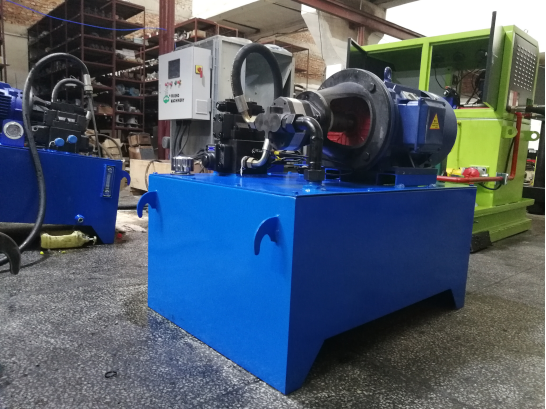

跟隨小編走訪報道，柳州市北斗星液壓科技有限公司領先于同行業，其產品種類多，口碑好，質量保證，服務到位。
二、“分流-反流-整合”讀圖步驟
（1）了解液壓設備系統：熟悉設備的功用，設備工況對液壓系統的要求及液壓設備的工作循環；
（2）系統分解：按液壓油缸個數將液壓系統圖分解為若干個子系統；
（3）反流逆推：對每個子系統按反流逆推原理劃分出各個分支回路，其中換向閥閥中的截止符號與單向閥反向假想連通；
（4）分支回路工作原理分析：根據反流路線分析每個分支回路的工作原理，了解分支回路的基本回路和液壓元件，并將油液反向恢復正常，根據進回油路線弄懂各分支回路的工作原理；
（5）整合各分支回路：分析單個工作循環，在了解每個分支回路工作原理的基礎上，根據液壓設備對液壓系統中各子系統之間的順序，同步，互鎖，防干擾或聯動等要求，整合各子系統之間的工作關系，以起始信號為控制源頭，中間信號為傳遞紐帶，按照電磁鐵動作情況，全面分析油液進回油路線以及實現各個子系統功能的具體過程；
（6）綜合分析液壓系統特點：在全面讀懂液壓系統的基礎上，根據系統所采用的基本回路性能，對系統作出綜合分析，歸納總結出整個液壓系統的特點，以加深對液壓系統的理解。
