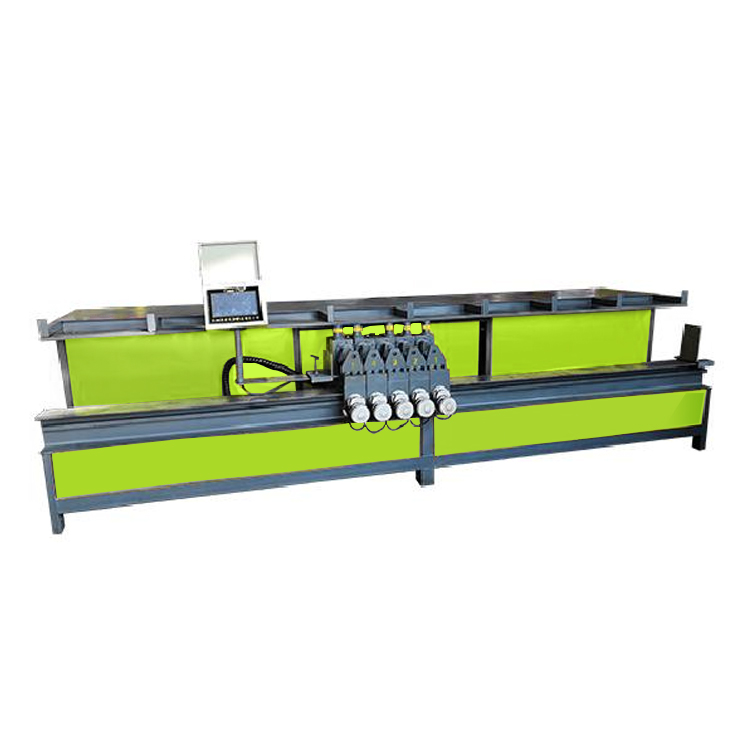

全自動五機頭鋼筋彎箍機，能自動完成鋼筋的矯直、定尺、彎曲成型和切斷等工序，加工能力非常全面可以雙向彎曲以及自由控制芯軸伸縮、上下，因此可以加工更多更復雜的形狀。隨著數控行業的不斷發展，越來越多的行業和企業運用到了彎箍機，越來越多的企業進入彎箍機行業。
自動彎箍機，具有設備使用故障率低，彎曲鋼筋速度快，耗能低不損肋，噪音小、震動輕;有高效適用、運行可靠等特點。雙人操作，輕便靈活，是手工彎曲的3-5倍。
五機頭數控鋼筋彎箍機調直系統特性：由水平和垂直的可自動調節的兩套矯直輪 組成，結合4個牽引輪，由進口伺服電機驅動，確保鋼筋的矯直達到的精度。
1、五機頭彎箍機便是由五個曲折機頭組成的鋼筋彎箍機。（其間1.2.3一個電機，4.5一個電機）
2、改動以往單機形式，雙彎箍液壓電機穩定性更好，壽數更長。
3、曲折機頭工作部分由曲折電機、彈性軸氣缸及操控組織組成。
4、曲折電機的操控：1)首要，由零位挨近開關操控曲折軸起始點，曲折的視點由PLC、變頻器操控。曲折的視點完結后，回來零位起始點。2)為防止曲折軸越位形成設備損壞，曲折軸還有一個上位開關，限制其越位。
5、選用五個大扭矩氣缸完成鋼筋曲折功用，與傳統機械減速機比較，具有體積小、重量輕、操作修理簡易等特色。
6、其間視點調整設備（有用新型創造）使得加工進程的曲折視點調節更為簡易。
歸納以上概述，該機在機械及電機方面都做出了很多晉級更新，加工功率高，有用，牢靠。
7、選用液壓式，可裝備主動鎖緊。
五機頭彎箍機型號表：
名稱 | 手動調尺4米 | 手動調尺6米 | 手動調尺8米 | 手自一體4米 | 手自一體6米 | 手自一體8米 |
型號 | DCWGJ-02/4A | DCWGJ-02/6A | DCWGJ-02/8A | DCWGJ-02/4B | DCWGJ-02/6B | DCWGJ-02/8B |
機身重量 | 1.1T | 1.1T | 1.1T | 1.1T | 1.1T | 1.1T |
外形尺寸 | 4000mmX 1000mmX 000mm (不含導軌長度) |
額定功率 | 6KW電機3KW*2 |
使用電源 | 3相380V |
彎箍成型速度 | 4.5-10m/min |
液壓壓力 | 15Mpa/min- I 6Mpa/min |
氣壓壓力 | 0.5Mpa/min-0 8Mpa/min |
邊長誤差 | 土2mm |
角度誤差 | ±1° |
加工條數 | 06 | 14條 |
08 | 12條 |
010 | 10條 |
012 | 4條 |
014 | 2條 |
